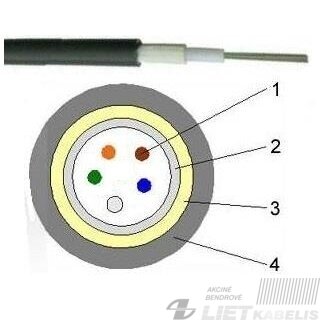

Kabelis optinis SCTG-0-4SM

Savybės:

• Kompaktiškas ir lankstus nemetalinis kabelis. Universalus - tinkamas lauko ir vidaus sąlygoms;

• SCTG kabelio "Mini" versija - su dar sumažintu diametru ir dar geresniu lankstumu;

• 4 x ITU-T G652D ("standard SM") skaidulos (G657A opcionalu);

• Maži gabaritai ir svoris, geros mechaninės savybės, lengvas apdorojimas;

• Puikios mechaninės charakteristikos, aukštas atsparumas mechaniniams veiksniams;

• Juodo LSZH išorinis apvalkalas - nedegus, nenuodingas, atsparus vandeniui ir saulės spinduliams.

Aprašymas

• Pavadinimas SCTG-0-4SM
• Išorinis diametras 6,0 ± 0,5mm
• Skaidulų kiekis 4
• Stiprumo elementai Stiklo siūlų sluoksnis
• Apvalkalas Juodas PE
• Maksimali tempimo jėga 1000N (trumpalaikė) / 500N (ilgalaikė)
• Maksimali gniuždymo jėga 2000N/100mm
• Minimalus lenkimo spindulys 20 x Ø (trumpalaikė) / 10 x Ø (ilgalaikė)
• Transportavimo/laikymo temperatūrų diapazonas -40°C - +60°C
• Montavimo/klojimo temperatūrų diapazonas -10°C - +50°C
• Darbo temperatūrų diapazonas -40°C - +60°C
• Skaidulos tipas Single Mode 9/125
• Atitikimas standartui ITU-T G.652D
• Modinio lauko diametras prie 1310nm 9,2 ± 0,4µm prie 1550nm 10,4 ± 0,5µm
• Šerdies ir apvalkalo nekoncentriškumas < 0,4µm
• Apvalkalo skersmuo 125 ± 0,5µm
• Apvalkalo neapskritumas < 12 µm
• Apsauginės dangos skersmuo 245 ± 5 µm
• Slopinimas, ne daugiau prie 1310nm 0,334 dB/km
• prie 1383nm 0,314 dB/km
• prie 1550nm 0,194 dB/km
• prie 1625nm 0,224 dB/km
• Nulinės dispersijos bangos ilgis 1300~1324 nm
• Charakteristikos statumas nulinės dispersijos srityje < 0,090 ps/nm2·km
• Chromatinė dispersija prie 1550nm < 18 ps/nm·km prie 1625nm < 22 ps/nm·km
• Poliarizacinė dispersija < 0,2ps/km½
• Nuostoliai prie daugkart. lenkimų, 1550nm < 0,03dB (60mm Ø 10 times), < 0,05dB (30mm Ø 1 times )
