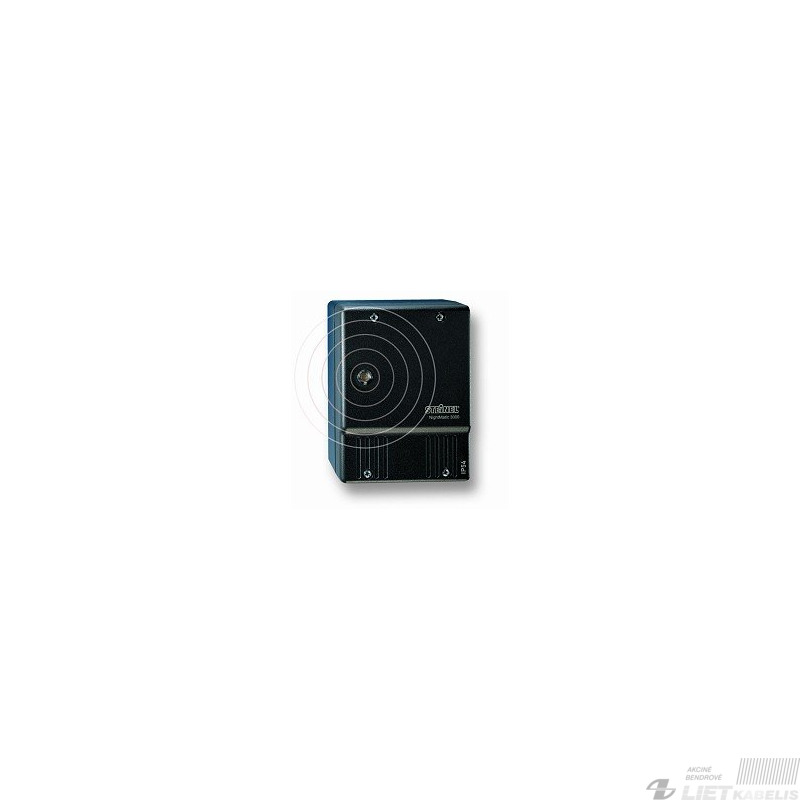

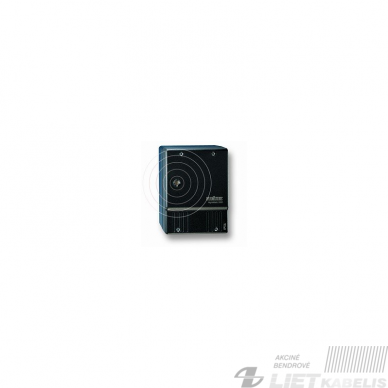

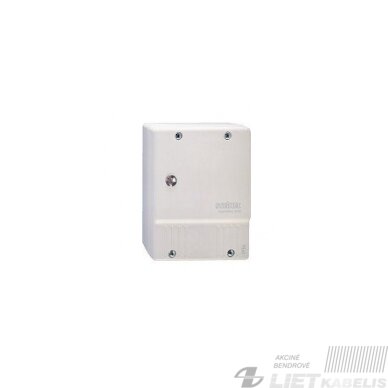

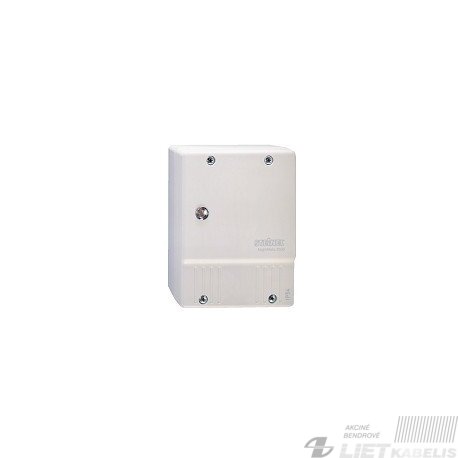

Relė foto Night Matic 3000 Vario baltas/juodas Steinel

  AUTOMATINIO APŠVIETIMO VALDYMO FOTORELĖ”NightMatic 3000 VARIO”

Mielas pirkėjau, mes esame dėkingi kad Jūs įsigijote šį naują aukštos kokybės Steinel firmos gaminį NM 3000 vario. Kad galėtumėte maksimaliai išnaudoti šio gaminio privalumus, būtinai perskaitykite žemiau aprašytą pajungimo instrukciją, bei taupaus naktinio rėžimo reguliavimo ypatumus.

1. Veikimo principas

NM 3000 yra įmontuotas aplinkos stebėjimo foto elementas, kuris registruoja aplinkos apšviestumą ir vakare, kai sutemsta, įjungia lempas. Naktinio taupaus režimo pagalba vidurnaktį apšvietimas yra išjungiamas, o ankstyvą rytą vėl įjungiamas.

2. Instaliacija

DĖMESIO: montažas- tai prijungimas prie 220 V tinklo, kurio įtampa pavojinga gyvybei. Todėl išjungus srovę papildomai patikrinkite testeriu, ar tikrai nėra laiduose įtampos.

SVARBU: fotorelė turi būti taip montuojama, kad prie jos prijungtų lempų šviesa tiesiogiai nekristų į relės “akutę” .

1. Išsukite 4 korpuso dangtelio varžtelius ir nuimkite dangtelį.

2. Pritvirtinkite korpusą su elektronikos mazgu prie sienos.

3. Montuojant relę lauke, būtinai turi būti atvira bent viena apačioje esanti laidų įvedimo kiaurymė susikaupusiai drėgmei bei galimam kondensatui ištekėti.

4.Įtampa paduodama dvilaidžiu kabeliu į dešinę kontaktų porą L-fazė, N-nulis. Prie kairiosios kontaktų poros L ir N jungiami vartotojai (šviestuvai), kurių kontaktas N yra nulis, o L-fazė. Laidų sumaišymas gresia trumpu sujungimu ir fotorelės sugadinimu.

5. Uždengti ir prisukti dangtelį.

3. FUNKCIONAVIMAS

Relę pritvirtinus ir teisingai prijungus galima įjungti tinklo įtampą. Nustatyti pageidaujamą lempų įjungimo momentą reikia sekančiai: esant pageidaujamam tamsumui, nuo 0,5-10 Lux, po relės dangteliu reikia nuspausti šalia šviesos diodo esantį mygtuką, šratinuko ar kokio kito smulkaus daikto pagalba, kol užsidegs ir vėl užges šviesos diodas. Gamyklinis nustatymas yra 1 Lux. Po nustatymo relė 10 sekundžių “galvoja”- matuoja aplinkos apšviestumą.

Papildomai taupant elektros energiją, relė vėliu nakties metu (kai tikrai niekam nereikia šviesos) automatiškai išsijungia (gamyklinis nustatymas – apie 1 val. 30 min. vietos laiku). Naktinio taupymo rėžimas baigiasi tarp 4 ir 5 valandos ryto ir jeigu dar tamsu, relė įjungia apšvietimą. Jeigu apšvietimas ryte nebereikalingas, tai galima nustatyti mygtuko pagalba. Norimas rėžimas nustatomas sekančiai:

- paspausti mygtuką kol užsidegs šviesos diodas ir jį atleisti,

- šv.diodui sumirksėjus 4 kartus – šviestuvas ryte bus įjungiamas,

- šv.diodui sumirksėjus 2 kartus – šviestuvas ryte nebus įjungiamas.

4. TECHNINIAI DUOMENYS

Matmenys: (HxBxT) 99x74x37mm

Įtampa:       220v, 50Hz

Jungiamas galingumas: 1000w, (liuminisencinės lempos maks. 500w) .

Apšviestumo riba: 0,5-10 Lux

Naktinis elektros taupymo rėžimas: reguliuojama naktinio atsijungimo trukmė.

Fotorelės sunaudojamas galingumas: <0,8w .

Saugos klasė: IP 54

5.GARANTIJOS

Šis “Steinel” gaminys yra rūpestingai pagamintas, jo funkcionavimas ir saugumas išbandyti pagal galiojančius kontrolės nurodymus. “Steinel” garantuoja šio gaminio nepriekaištingą kokybę. Garantinis terminas - 36 mėnesiai nuo pardavimo vartotojui dienos. Mes pašalinsime visus defektus, kurie susiję su medžiagos defektais arba funkcijų klaidomis. Garantinis aptarnavimas  vykdomas remontuojant arba pakeičiant defektuotas dalis “Steinel” atstovo nuožiūra. Garantijos galioja tik gedimams lituojamoms dalims. Natrio lempas, metalo halogenines lempas “tiesiogiai” jungti negalima. Reikia jungti per kontaktorių. Gedimams ir defektams, kurie atsiranda dėl nenusakomo savininko elgimosi arba priežiūros, taip pat ir lūžimams dėl kritimo, garantijos negalioja.

Garantijos bus pateiktos tik tada, kai įrenginys neišardytas,  yra kasos orderis, čekis arba sąskaita (garantinis talonas su pirkimo data ir pardavėjo antspaudu ), gamyklinėje pakuotėje bus pristatytas į firmos atstovybę

Pilna informacija teikiama ir  visos su tuo susijusios problemos sprendžiamos firmos atstovybėje  esančioje adresu
